MYZR RZ/V2H EK320开发板电平转换板

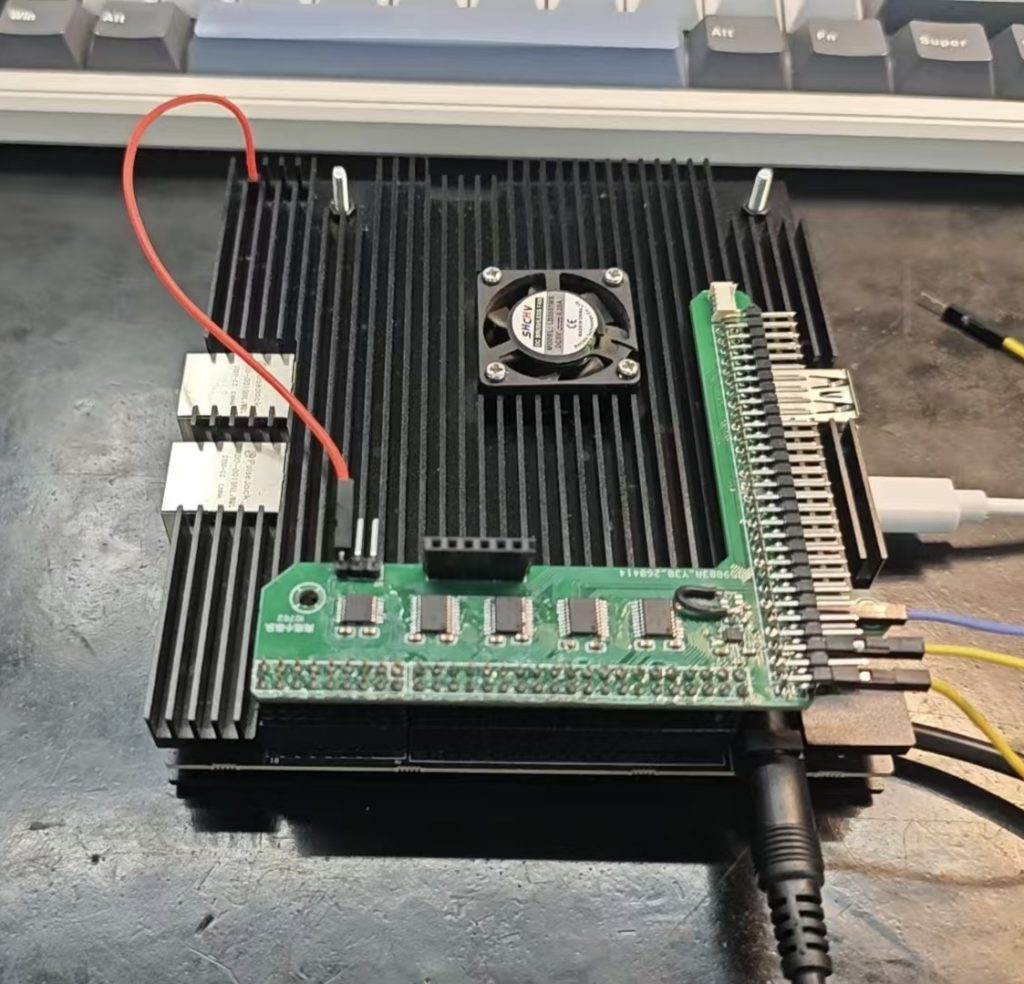

在前几期博客中我们调试外设总是会设计到电平标准的问题，为了方便调试和开发，博主抽时间为开发版画了一块电平转换板，整板成本不超过20元。芯片、电容电阻直接照着原理图买。扇出引脚购买30pin的弯双排针。如果使用了博主开源的散热保护壳，那扇入引脚的排母需要购买四层加高排母，塑高18.5mm。项目已在嘉立创开源，链接如下：

• 明远智睿RZV2H电平转换板 - 立创开源硬件平台

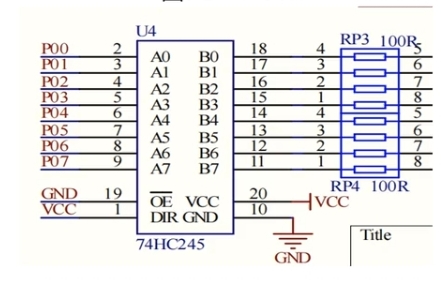

还有一点需要进行申明，由于这个转换芯片是自动检测方向，所以它输出电流的驱动能力是比较弱的，如果你输出驱动能力要求比较高，例如PWM控制电机转动等场景，需要在对应的引脚后面接一个缓冲器用来增强输出驱动能力，因为这类芯片通常有方向引脚，需要控制方向达到是输出还是输入会占用一个IO比较麻烦，所以可以单独焊一块板子固定接VCC设置为输出。原理图如下：

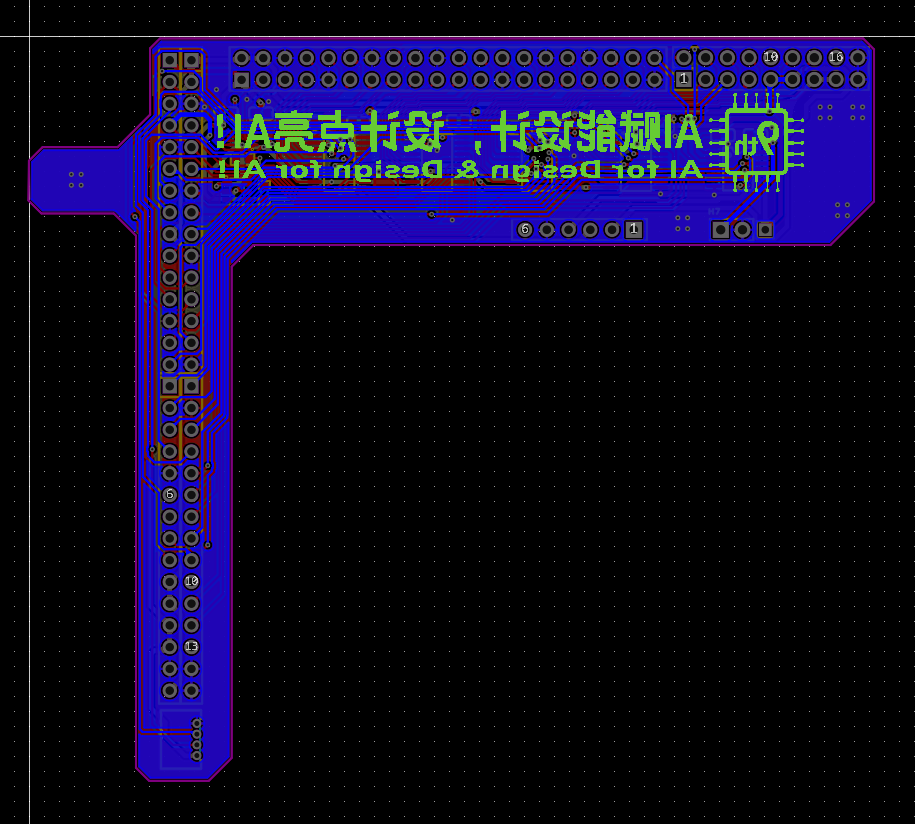

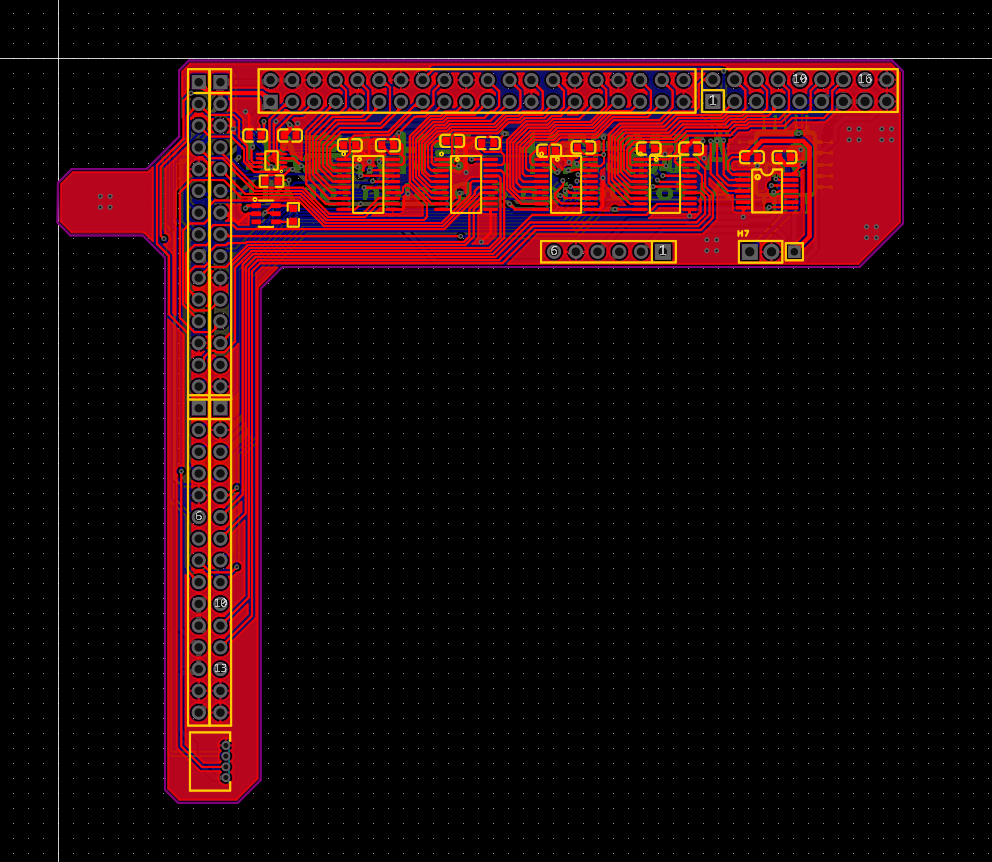

电平转接板需要添加其他丝印可以自行添加，效果图如下：
